（一）、概述

全自動反復彎曲試驗機主要用于螺紋鋼筋、棒材的彎曲試驗。試驗機采用雙油缸完成正反兩個方向的彎曲試驗，符合GB/T1499.2-2018《鋼筋混凝土用鋼第2部分：熱軋帶肋鋼筋》及《YB/T5126鋼筋混凝土用鋼彎曲和反彎曲試驗方法》、《GB/T232金屬材料彎曲試驗方法》、《GB/T244金屬彎曲試驗方法》《BS:4449混凝土用碳素鋼筋》等相關標準對熱軋鋼筋彎曲性能的試驗要求。

主機采用焊接式U形結構，中間部分為彎曲跨距調整部分，兩端為彎曲加載。U形加載架焊接牢固，安全系數高。加載油缸采用進口密封圈，密封好，摩擦力低。彎曲跨距調整采用伺服電機配合雙向滾珠絲杠調整，間隙小，重復性好。加載油缸采用進口伺服閥控制，控制精度高，加載平穩。

油源安裝在主機機架內，油泵采用意大利馬祖奇齒輪泵，壓力高，噪音低。液壓閥和液壓管件均為國產知名品牌。控制電板也安裝在主機機架內，用于控制油泵啟停、液壓閥動作等。

彎曲角度采用數字設定，觸屏式操作，操作方便快捷。PLC控制液壓缸加載和跨距調整。參數設置完成后，采用一鍵完成正反向的試驗過程，彎曲操作簡單方便，工作效率高，運行平穩。

（二）、設備主要技術參數

序號	名     稱	技術參數
1	主油缸試驗力	600kN
2	副油缸試驗力	300kN
3	主油缸活塞行程	450mm
4	副油缸活塞行程	450mm

5	直輥間距離	0～600mm
6	正向角度范圍	0～185°可調
7	反向角度范圍	0～90°可調
8	角度測量誤差	小于≤1%
9	角度測量分辨力	0.1°
10	控制方式	自動控制
11	試樣直徑范圍：	φ6—φ40mm；可擴展至φ50.
11	彎芯直徑規格范圍	24～320mm
12	反彎壓頭規格范圍	30～360mm
13	彎芯適應范圍	HRB400；HRB400E 牌號 熱軋帶肋鋼筋。
14	單次試樣數量（φ28及以下）	≤3條
15	單次試樣數量（φ32-φ40）	≤2條
16	試驗速度	440mm/min、880 mm/min可調
17	液壓油缸工作壓力	7-40MPa可調
18	試驗機額定功率	5.5kW
19	電源供電	380V，50Hz
20	試驗機外形尺寸 （長×寬×高）	2650mm×1200mm（人機寬度410mm）×1150mm
21	設備總重量	2200kg

（三）、試驗機配置

1、主機 1臺

2、正向彎曲、反向彎曲油缸 各1套

3、彎曲跨距調整機構 1套

4、伺服電機 1套

5、伺服式液壓油源 1套

6、感應式閥組 1套

7、角度測量裝置 1套

8、跨距測量裝置 1套

9、PLC控制系統 1套

10、液晶顯示屏 1套

11、 電氣控制 1套

12、正反向彎芯 25套

13、防護罩 1套

14、翻板墊片 14套

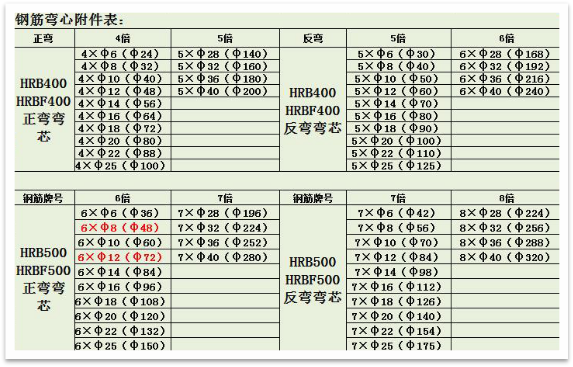

15、彎芯一覽表：

（四）、產品制造、安裝、驗收標準

參照GB/T1499.2-20180《鋼筋混凝土用鋼第2部分：熱軋帶肋鋼筋》以及供求雙方協商達成的技術協議。

（五）、質保期

我廠按有關國家標準對本產品實行質保一年，并對該產品終生提供技術支持及服務。

（六）、售后服務

1、產品設備自驗收合格之日起質保一年、供方提供產品的技術指標符合國家質量及安全性能檢測標準及該產品的出廠標準。

2、 設備在使用中出現問題確需上門服務時，我公司承諾24小時內到達用戶現場，排除故障。保修期內，設備及附件由于質量問題而不能正常工作時，由供方免費修理或更換零部件。

3、安裝調試完進行完整的儀器操作培訓，確保操作人員安全、正確的使用儀器。

4、備件更換：保修期內非人為原因造成的設備硬件故障，免費提供相應的備件，并及時帶到現場進行更換，以保證儀器的正常使用。

5、免費安裝、調試、產品終身維修

6、設備質保期過后如儀器質量出現問題，只收更換備件的成本費
