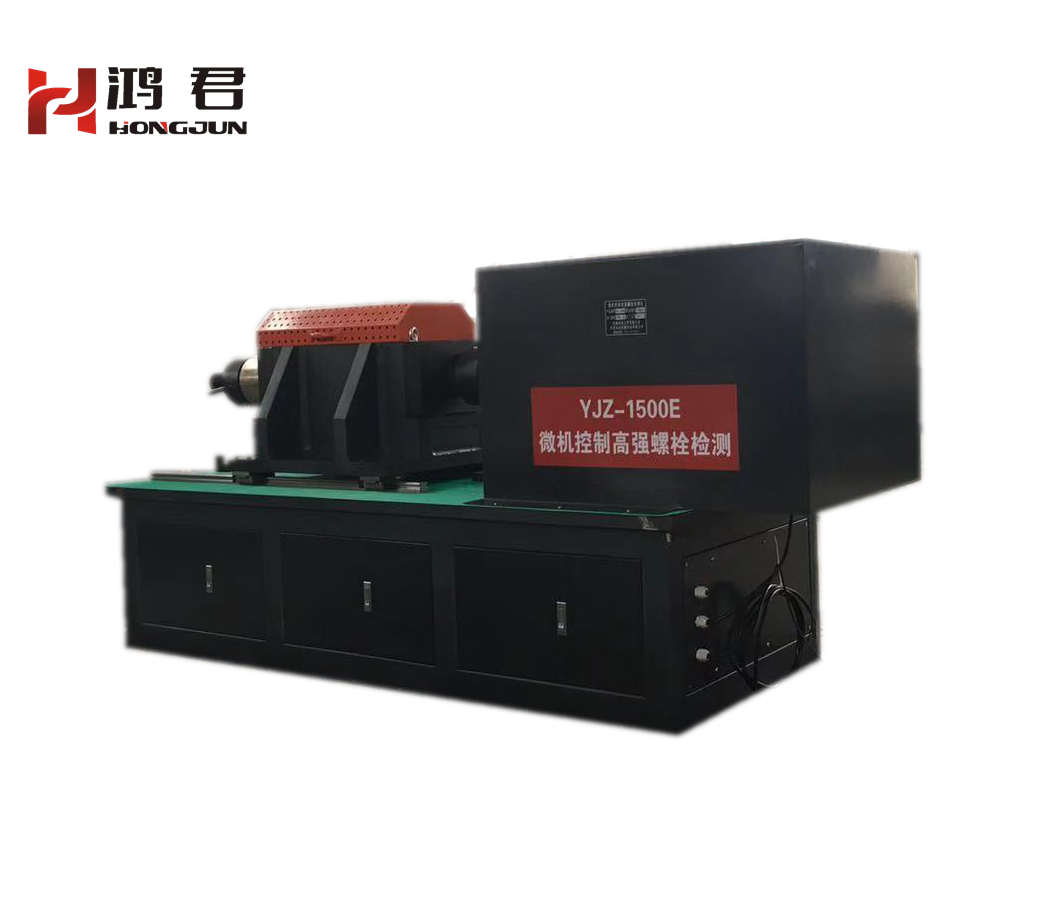

YJZ-1500E型微機控制高強螺栓檢測儀技術協議書

一、主要用途和技術參數

1.1主要用途：該檢測儀參照NB/T31082-2016《風電機組塔架用高強度螺栓連接副》、GB/T3098.1-2010《緊固件機械性能螺栓、螺釘和螺柱》、GB50205-2001《鋼結構工程施工質量驗收規范》等有關要求設計制造，可對大六角頭高強螺栓連接副(M33—M56)的軸力、扭矩、扭矩系數、進行檢測，顯示并打印。當軸力達到標準規定的值后，檢測儀發出蜂鳴聲并記錄檢測數據峰值，設備停留1秒鐘后自動反轉松開試樣，同時檢測儀根據檢測的軸力和扭矩自動計算出扭矩系數并且自動顯示出來；當一組試驗做完后檢測儀自動計算N個試件的平均軸力、平均扭矩、平均扭矩系數、標準偏差和變異系數等；增配特制工裝夾具后也可以對M20以上的高強螺栓進行檢測。

1.2技術參數：

1、電壓： 控制系統220V AC；電機AC 380V

2、電機功率：3KW

3、輸出轉速：0.8r/min

4、軸力檢測范圍：150-1500kN

5、扭矩檢測范圍：500-20000Nm

6、螺栓規格：M33-M56（可以增配M16-30試驗附具）

7、螺栓長度：65m---450m

8、試驗精度：軸力±1.0% 扭矩±1.0%

9、外形尺寸（長*寬*高）：主機3200*890*1200 ，控制柜600*600*1200

10、重量:3000kg
